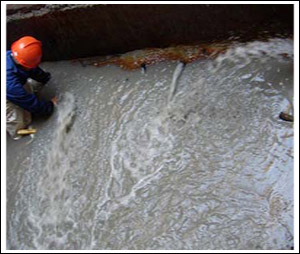

該渡槽位于太行山深處工農(nóng)渠主干渠的上游。渡槽總長30m，高8m，總寬5.5m，槽底深2.5m，槽邦墻厚1m，正常情況下水深1.5m?，F(xiàn)場觀察渡槽墻面、底面大面積洇濕滴漏，局部呈線流，石砌縫中原填充的膠結(jié)料因水浸凍融而出現(xiàn)嚴(yán)重疏松脫落現(xiàn)象，有些部位大量積聚著水垢，幾處石頭砌塊也出現(xiàn)不同程度的松動。
二、 施工步驟：
1、 考慮到該渡槽的結(jié)構(gòu)強度已嚴(yán)重降低，我們首先對其進(jìn)行了水泥灌漿加固。灌漿部位是在渠道墻的上平面，采取先疏后密的布局鉆孔，最后空間距為0.25m，孔深均達(dá)槽底以下。灌漿壓力1～1.5Mpa（超過1.5 Mpa砌縫間的灰漿膠結(jié)料會被漿液沖出）?？偣酀{量為水泥15噸，速凝抗裂外加劑2噸。
2、 經(jīng)水泥灌漿后滲漏現(xiàn)象明顯得到了改善，接著對滲漏部位進(jìn)一步觀察，選取了幾處相對滲漏較嚴(yán)重的部位實施了高壓灌注聚氨酯灌漿料。由于聚氨酯灌漿料吸水膨脹倍數(shù)太大，必須經(jīng)過改性減小膨脹倍率，否則由于石頭砌塊間結(jié)構(gòu)強度太低，高壓灌漿膨脹壓力太大會破壞渡槽的整體結(jié)構(gòu)使強度下降而產(chǎn)生更嚴(yán)重的隱患。
3、 由于該渡槽沒有設(shè)計伸縮縫，因熱脹冷縮自然形成了幾條不規(guī)則的裂縫，沿裂縫走向鑿深開槽，用納米硅瞬間堵漏劑封堵漏水后嵌填高彈性防水密封膏。
4、 其它石頭砌縫鑿開槽后用納米硅瞬間堵漏劑封堵。
5、 滲漏堵住后在渠道外墻、渠底表面粉刷20mm厚聚合物防水砂漿作為保護(hù)層。
三、 堵漏效果：
經(jīng)兩年后觀察，發(fā)現(xiàn)有兩處不大于0.1㎡的濕跡，其它大面積呈現(xiàn)完全干燥狀，符合質(zhì)量要求。
四、結(jié)束語：
就目前該渡槽近四年的運行情況來看，取得了明顯的治理效果，但最終壽命會有多長還是個未知數(shù)。就施工方法來看筆者覺得施工程序較復(fù)雜，工程質(zhì)量控制有一定難度，一個環(huán)節(jié)出問題就會影響到整個工程質(zhì)量，所以要想保證工程質(zhì)量必須認(rèn)真對待每一道工序，不得有絲毫馬虎。
